PX-CT400
高精度線切割機
影片介紹
PX-CT400

DESC

產品敘述

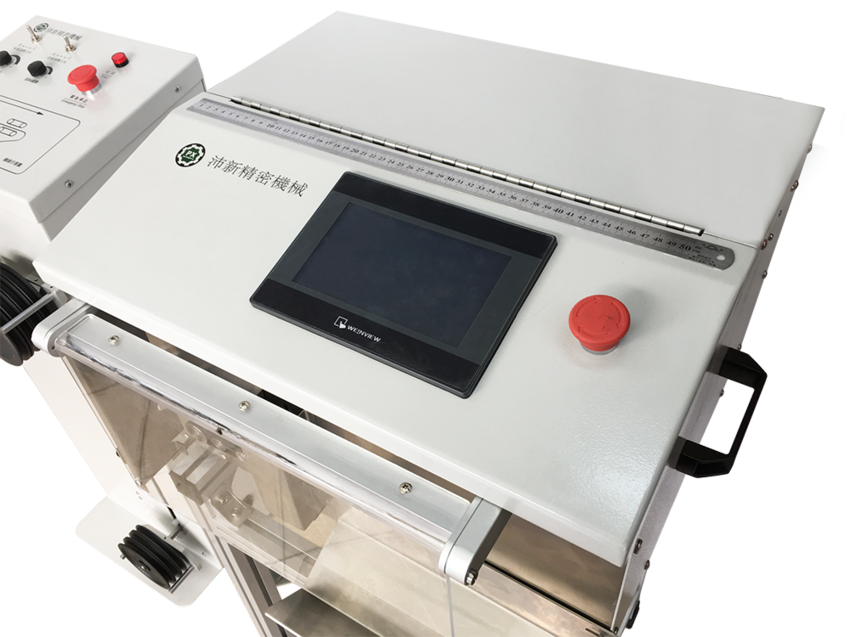

整機外形概覽 :
1.整機外形尺寸670×570×390mm,重量:60kg。
2.外形烤漆電腦白色戶外漆,經久使用不褪色,美觀大方;
3.時規皮帶比起滾輪式夾線不易打滑計算更精準。

FUNCTION

功能特點
SCREEN
採用台灣“威綸通”品牌觸摸屏幕,7寸顯示畫面,繁體中文人機介面,圖文並茂,一目了然,編輯操作容易
DIAMETER
適用於外徑0.64mm至3.5mm之同軸線的剝線剝皮加工
MEMORY
剝線記憶可記憶存儲,隨時調用,多達50組
CABLE
剝線方式多達十幾種,可滿足客戶每層不同的剝線順序及各種尺寸要求
CONTROLLER
剝線速度及進刀速度、深度、出線速度等均可調整
LENGTH
剝線長度最短25mm,最長可達99999.9mm
PIECE
產能根據不同的剝線方式及長度,一般為600~1,200pcs/小時
ALARM
斷線自動偵測報警,設定數量完成後自動停機

CABLE

應用範例
適用線材 ( 外徑0.64~3.5 mm )
RG58
RG58
RG58
RG58
RG59
RG59
RG59
RG59
LOW LOSS200
LOW LOSS200
LOW LOSS200
LOW LOSS200
LOW LOSS240
LOW LOSS240
LOW LOSS240
LOW LOSS240
RG402/.141
RG402/.141
RG402/.141
RG402/.141
LOW LOSS400
LOW LOSS400
LOW LOSS400
LOW LOSS400
RG213
RG213
RG213
RG213
RG400
RG400
RG400

SPEC

規格列表
  • Type No.
  • PX-CT400
  • 加工線纜直徑 ( mm )
  • 3 ~ 12
  • 加工長度 ( mm )
  • 50 ~ 9999
  • 剝線速度及進刀速度
  • 均可依需求調整
  • 生產率(依剝線方式及長度不同)
  • 依線材外徑及長度不同
  • 驅動方式
  • 步進馬達
  • 顯示方式
  • 7 吋液晶觸控式螢幕 , 中文介面
  • 旋轉切刀數量及材質
  • 1 片, 圓鋸
  • 夾線裝置
  • 自動調心、電機驅動、夾緊力度程度控制
  • 儲存容量
  • 30 組
  • 電源
  • AC220V
  • 功率
  • 小於 1000W
  • 重量
  • 60 kg
  • 外型尺寸 ( mm )
  • 670 * 570 * 390
  • 電機型號
  • 步進電機
  • 工作環境
  • 通風乾燥環境 ( 0°~35° )
