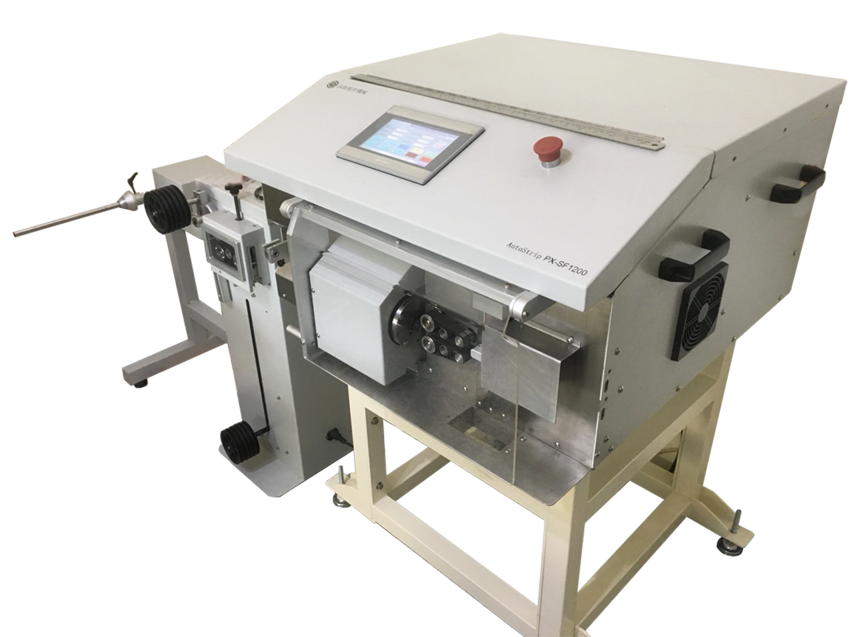

PX-SF1200-s
自動同軸剝線機
影片介紹
PX-SF1200-s

DESC

產品敘述

多層剝皮一次完成不傷導體,本機採用旋轉刀頭與V型刀片相互配合,精度高、速度快、穩定性好!配合全自動送線機使用,真正到達機器全自動化。是本公司多年來在精密機械製造與自動化控制領域經驗與技術的結晶!

FUNCTION

功能特點
SCREEN
採用台灣“威綸通”品牌觸摸屏幕,7寸顯示畫面,繁體中文人機介面,圖文並茂,一目了然,編輯操作容易
DIAMETER
適用於外徑0.64mm至3.5mm之同軸線的剝線剝皮加工
MEMORY
剝線記憶可記憶存儲,隨時調用,多達50組
CABLE
剝線方式多達十幾種,可滿足客戶每層不同的剝線順序及各種尺寸要求
CONTROLLER
剝線速度及進刀速度、深度、出線速度等均可調整
LENGTH
剝線長度最短25mm,最長可達99999.9mm
PIECE
產能根據不同的剝線方式及長度,一般為600~1,200pcs/小時
ALARM
斷線自動偵測報警,設定數量完成後自動停機

CABLE

應用範例
適用線材 ( 外徑0.64~3.5 mm )
0.64
0.64
0.64
0.64
0.64
0.81
0.81
0.81
0.81
0.81
1.13
1.13
1.13
1.13
1.13
1.32
1.32
1.32
1.32
1.32
1.37
1.37
1.37
1.37
1.37
RG178
RG178
RG178
RG178
RG178
RG174
RG174
RG174
RG174
RG174
LOW LOSS100
LOW LOSS100
LOW LOSS100
LOW LOSS100
LOW LOSS100
RG179/RG316
RG179/RG316
RG179/RG316
RG179/RG316
RG179/RG316

ADVANTAGE

產品優勢
  • 1.  此機器針對及短跨接線(跳線)設計,最短線才可做到12MM雙頭半剝。
  • 2.  生產效率高,線長100mm內每小時產能達1,100~1,200 pc’s。
  • 3.  產品質量高,長度誤差在正負0.1mm。
  • 4.  人性化操作,全中文觸控屏操作介面。
  • 5.  適用範圍廣,線徑0.64~3.5mm均可達到高精確尺寸要求,剝線方式可為全剝、半剝。
  • 6.  持續工作時間長,可在正常環境溫度下連續工作。

SPEC

規格列表
  • Type No.
  • PX-SF1200-S
  • 加工線纜直徑 ( mm )
  • 0.64 ~ 3.5
  • 加工長度 ( mm )
  • 12 ~ 500
  • 切削深度 ( mm )
  • 0.01
  • 最大剝皮長度A端(前端) ( mm )
  • 0 ~ 90
  • 最大剝皮長度B端(後端) ( mm )
  • 0 ~ 90
  • 最大剝皮層數
  • 4
  • 剝線速度及進刀速度
  • 均可依需求調整
  • 生產率(依剝線方式及長度不同)
  • 1200 pc’s/hr
  • 驅動方式
  • 進口伺服電機/滾珠絲杆
  • 顯示方式
  • 7 吋液晶觸控式螢幕 , 中文介面
  • 旋轉切刀數量及材質
  • 2 片, 進口鎢鋼
  • 切剝刀片數量及材質
  • 2 片, 進口高速鋼
  • 夾線裝置
  • 自動調心、電機驅動、夾緊力度程度控制
  • 儲存容量
  • 50 組
  • 電源
  • AC220V
  • 功率
  • 小於 3000W
  • 重量
  • 140 kg
  • 外型尺寸 ( mm )
  • 800 * 760 * 450
  • 電機型號
  • 日本伺服電機系統
  • 工作環境
  • 通風乾燥環境 ( 0°~35° )
